所属类别： 特规烘箱 >> 隧道式烘箱 [关闭本页]

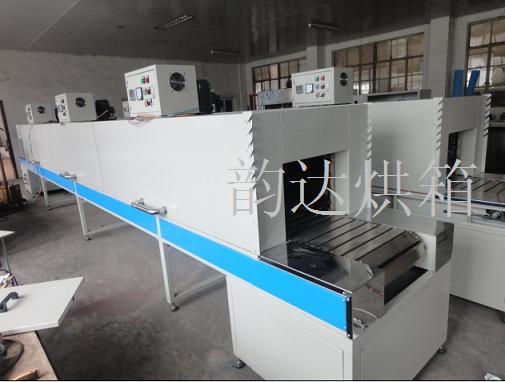

流水线烘箱


详细介绍：（具体要求请联系我们，热线电话：0512-6333 9368）
涂装行业:汽车、农用车、摩托车、自行车、电冰箱、洗衣机、铁柜等任何表
　
面需油漆、静电喷塑涂装,水分干燥、电泳防腐涂料的烘烤、干燥、塑化、固
化。
纺织印染行业:浆纱、染色、水洗等织物脱水、干燥，染整织物的热定型、拉
辐定型、松式定型，织物表现涂塑化等固化等80°C-300°C热源。
医药行业:药品干燥，安培瓶干燥高温灭菌。
化工行业:有机、无机物料链式干燥。塑料切粒干燥等热源，注塑挤出设备的
单向定向加热。
机电行业:焊条链式干燥、漆包线、电磁线等生产线的漆膜固化热源。
日用陶瓷:薄小型工件的快速脱水干燥。
烟草行业:薄片机组烘干薄片快速干燥，铝箔纸快速复合。
粮食食品行业:粮食类快速干燥、饼干快速烘烤，及豆类链式快速干燥热源。
真空领域:扩散泵快速节能加热，各类真空设备中工件加热，以及各类需非接
触式单向定向直接针对被加热物体进行辐射加热的设备及领域的应用。
参数明细：
设备名称：
电热隧道烤箱
电器控制箱位置：
箱体顶部（也可选择独立立柜）
设备型号：
YD-TG1
工作温度范围：
RT+10~200℃
使用电压：
380V/N+3+地/50HZ
控温精度：
±1℃
加热功率：
15KW/分1组档位控制
温度均匀性：
±5℃
鼓风功率：
370W/380V*4组
客户常用温度：
80~150 ℃
规格尺寸：
加热箱内尺寸：
300×1000×2000×2机台传送带空间高度
高H×宽W×长L（mm）
传送带尺寸：
650×950×9000 传送带到地面高度
高H×宽W×长L（mm）
整机外形尺寸：
1150×1360×9200机台整体高度
高H×宽W×长L（mm）
箱体制作材料：
机台结构概述：
本产品采用两侧风道出风，侧部风道回风循环，采用特氟龙网带或者链条式不锈钢人字型传送网带，比较平整，上料段250 mm，中间加热烘干段为：20 00×2mm，后面出料段为：2500mm，加热元件安装在烘箱侧部风道内，循环电机安装烘箱顶部，可以让电机寿命延长，进出料口采用高速冷却风扇加快产品成型。
箱体外壁材料：
1.2mm A3碳钢冷扎板 板金折弯焊接铆钉拼接。
箱体风板材料
1.2mm SUS430#不锈钢钢板 板金折弯机床冲孔。
箱体风道材料
1.0mm SUS430#不锈钢钢板 板金折弯焊接铆钉拼接。
箱体机架材料：
40*80型材
箱体脚架材料：
40*40型材
底部固定：
采用12个可调整滑轮定位脚。
保温层厚度及材料：
100K级高密度硅酸铝纤维填充（保温层厚度为100mm）。
外箱涂装材料
防锈处理后，表面覆环保锤纹漆，颜色客户可指定，建议蓝白。
门帘制作方式:
门帘材料：
采用耐高温硅橡胶。
传送动力系统：
传送动力：
采用1500W台制变频调速电机。
传送链条：
采用2条1分长轴距碳钢链条。中间穿杆为10mm圆钢。
变频器：
采用1：120变频调速，速, 度范围：0-100mm/min 。
传送带：
, 采用特氟龙网带或者不锈钢人字型网格传送带，比较平整，容易清洁。
进气及排气：
进气：
3个孔径60mm。位置在循环电机旁，作为冷风补偿进风。
排气：
1 个孔径100mm，位置在顶部，手动开关强排风机，废气排放到车间外 。
循环系统：
鼓风方式：
强压循环运风
电机装置：
3台1100W/380V长轴电机安装箱体顶部
风轮材料：
合金风轮
风轮尺寸：
170*290mm
加热系统：
加热元件：
采用覆套式远红外发热器 (SHEATHED HEATER)无尘化W型不锈钢管状电热发生器，2.5KW/件，总6件，加热元件总功率15KW，分1组加热开关，连续使用寿命可达5万-6万小时以上
加热元件数量：
6
加热元件装置：
风道
升温时间：
升温速度要求2℃/分钟以上，不能超过10℃/分钟。
从常温升温至60℃，不大于10分钟，
从常温升温至100℃，不大于20分钟。
测试时须知：测试点应距离内壁材料至少100毫米，距离门帘至少120毫米。测试时间应在到达温度（恒温状态）后至少10-15分钟。
电器配置:（客户可指定控制电器品牌，价格另议）
1.温 控 仪：
LED/智能/数显/温控仪,控温精度±1℃，带P.I.D调节，自动恒温。
2.时间设定装置：
HS48S-99.99定时装置，可人工/自动开关，当温度到达所设定温度
时即开始计时，当时间到达所设定范围后即切断加热电源。
3.声光报警装置：
APT/AD16型声光报警装置，设定时间结束报警提示。
4.控制电路电压：
220V / 50HZ
5.测温装置：
2支不锈钢铠甲 PT100电阻温度传感装置，测温精确±1％FS。
6.保护系统：
漏电保护，断路保护,电机过载保护，接地保护。
7.断路器启动：
带漏电保护的断路器启动，有效保护所有电器元件。
8.SSR固态输出：
SSR固态输出，采用（）品牌电气。
9.开关及指示灯：
采用（正泰）品牌电气，不易损坏。
10．其它电器元件：
采用（正泰）品牌电气（全国正泰电器店有售，配件正宗容易采购）。
需方需配合事宜：
A.提供烘箱卸车及安装就位吊装工作的叉车/行车；
B.按我方提供的土建图纸作好烘箱基础土建工作；
C.提供电源至供方设备控制柜空气开关处。
如您所烘烤物品带有挥发性气体或者腐蚀物体产生，请加以详细说明，必要时要加装防爆,
装置或者采用耐腐蚀性材料制作。严禁直接烘烤酒精等易燃易爆物品！
